設備簡介
應用: PVC線槽
塑料加工:PVC樹脂 SG－5
螺釘設計:錐形雙螺桿
自動等級:自動
產地:江蘇，張家港
品牌:三塑
型號:SANSU
電壓:380V/50HZ 或其他定制
功率:35 - 100KW
尺寸:20m*2.5m*2.2m
重量:8-20T
認證:ISO CE SGS
輸出:120公斤- 450公斤/小時
接觸器:西門子
電機：西瑪
變頻器:ABB頻率控制器
產品描述

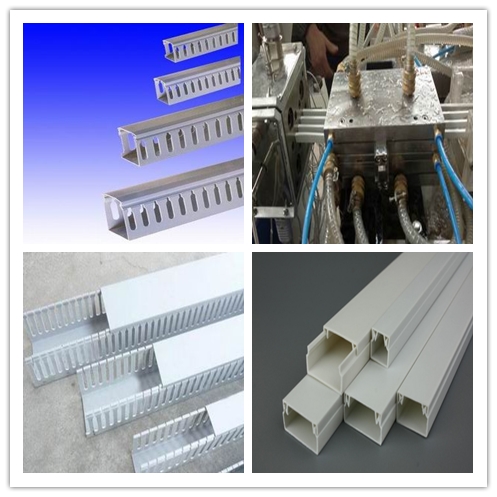

本機主要用于生產PVC線槽，該PVC線槽生產線采用先進的設計理念，保證了PVC材料的高效擠出，結合塑化螺桿設計的獨特理念，保證了塑料擠出均勻、高產量生產的穩定性。
技術數據:
|
型號 |
最大寬度 |
擠出機模具 |
電機功率 |
擠出量 |
|
YF180 |
180mm |
SJZ51/105 |
22KW |
120kg/h |
|
YF240 |
300mm |
SJZ65/132 |
37KW |
260kg/h |
|
YF600 |
600mm |
SJZ80/156 |
55KW |
400kg/h |
PVC線槽生產線配置:
|
序號 |
配置詳情 |
單位 |
|
1 |
粉末上料機 |
1臺 |
|
2 |
錐形雙螺桿擠出機 |
1臺 |
|
3 |
真空定型臺 |
1臺 |
|
4 |
牽引切割機 |
1臺 |
|
5 |
卸料架 |
1臺 |
|
6 |
模具（根據圖紙） |
|
|
7 |
控制柜 |
內置 |
|
8 |
備件 |
|
輔助機器:
1．冷、熱混機組
2．破碎機和磨粉機
3．冷水機、空氣壓縮機等
工藝流程:
原料+添加輔料混合→→錐形雙螺桿擠出機→型材擠壓模具→定型模→真空定型臺→帶牽引→切割機→成品檢查和包裝
PVC線槽生產線組件:
a.錐形雙螺桿擠出機:
采用高效錐形雙螺桿，特別為聚氯乙烯設計，保證了均勻的塑化，高擠出。穩定的溫度控制系統，保證了高質量的板材擠出。

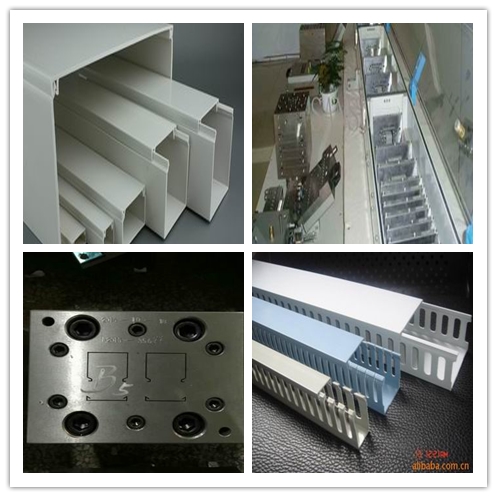

b.擠出模具:
模具包括擠出模頭和定型模，線槽模具可以兩腔或四腔同時生產。平直模頭可確保高速擠出，避免PVC樹脂的熱分解，獲得高質量的PVC扣板。模具有加熱控制系統，高效、易于擠出。3Cr17定型模具提高PVC板材的成型和冷卻。
c.定型及冷卻臺:
快速真空定型模使熱擠壓PVC板在很短的時間內冷卻并獲得最終尺寸。自動溫控系統、真空壓力調節器、真空控制閥大大提高了產品的尺寸、冷卻性能以及生產速度。
d.牽引機:
適用于不同尺寸的板材。牽引橡膠塊是由耐磨性橡膠材料制成，可以達到高速穩定的運輸速度。
e.切割機:
精密切割機可在高速下平切、直切。有大吸力除塵裝置在切割后收集廢料，從而確保生產環境的清潔。
f.卸料堆放:
自動堆碼，長度固定。
